当前，石油勘探开发的规模不断加大，钻探速度不断加快，录井时间较短传统的录井常规录井数据采集采用的有线方式传输，系统供电采用交流电市电或柴油机发电，录井现场部分区域现场地理状况布线不便或无交流电供电条件，受线缆走向和传感器的工地的供电方式不能完全满足要求。无线通信具有易移动、拆装方便等优点。

  经现场实际测试，采集箱接满传感器在天气晴朗的条件下，太阳能板可持续不断为采集箱提供电力资源，基本不用再为备用电池充电即可完成采集工作。当遇到阴雨天，太阳能不能为采集箱提供能源时，备用电池可持续工作1-2天。

系统组成

 该系统可以采用无线的的方式和有线的方式。

 无线结构示意图如下图所示（一）：

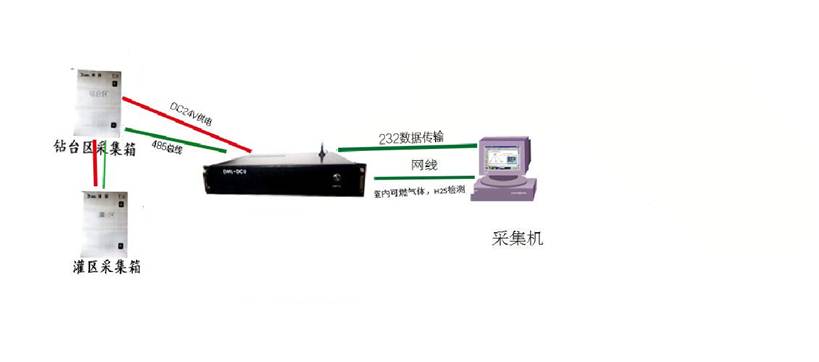

有线结构示意图如下图所示（二）

室内采集箱

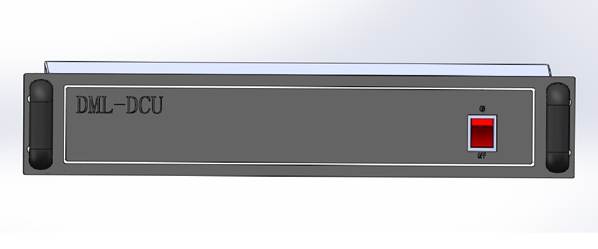

室内采集箱外观结构示意图：

室内采集箱性能稳定，可以通过无线和有线传输数据，还可以接室内硫化氢传感器。

室外不锈钢采集箱：

室外不锈钢采集箱外观结构示意图

  钻台区和罐区的采集箱的内部是一样的。箱体左边四芯母座1-2是绞车，两芯母座3-5是泵冲，三芯母座是接太阳能板，两芯公座是接485总线，下面两个三芯的接仪器房电源和给另一个箱体供电的。右边1-12都是模拟量输出。
